PANTOGRAFO PAN 31

0,00 €
Tasse incluse

RICHIEDERE OFFERTA

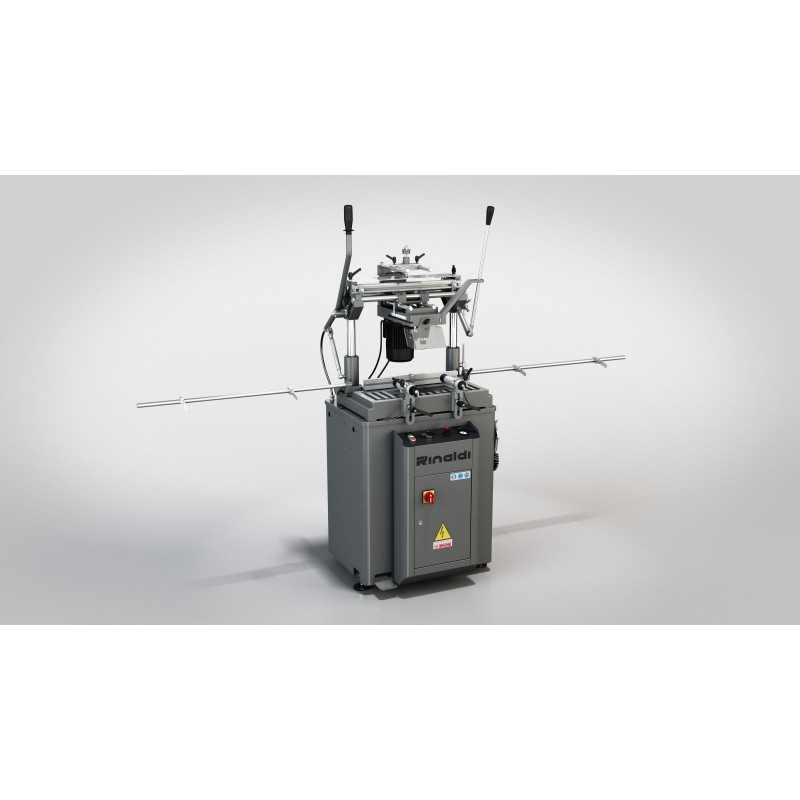

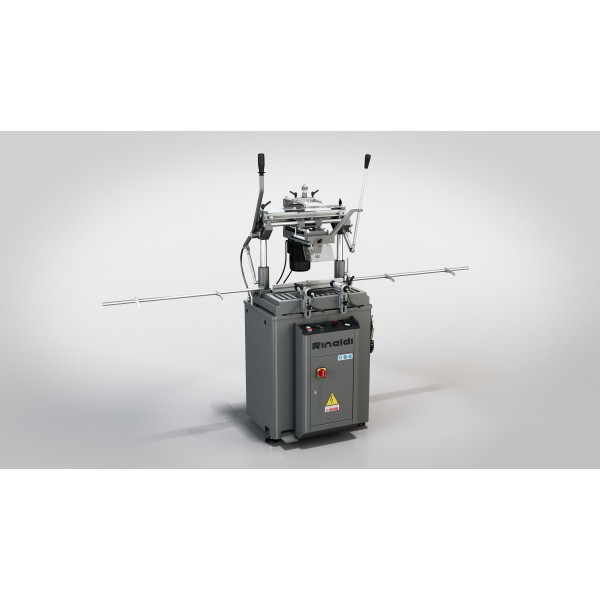

PAN 31

Pantografo monotesta a comando manuale, movimento di traslazione testa con leva indiretta.

Ampia capacità di lavoro in altezza. Il movimento assi su barre e bussole a ricircolo di sfere garantisce scorrevolezza e precisione nel tempo.

Morse orizzontali pneumatiche con dispositivo di bassa pressione per la sicurezza dell'operatore.

Fermi longitudinali e trasversali riferiti ad aste metriche e battuta di profondità con 6 posizioni regolabili rendono veloci i piazzamenti.

Possibilità di eseguire lavorazioni passanti senza girare il pezzo. Tastatore a comando manuale con punta in asse con utensile a 3 diametri. Lubrificazione utensile pneumatica a micronebbia (olio emulsionato).

Quantità
Add to wishlist
Ultimi articoli in magazzino

Guarantee safe & secure checkout

• Alimentazione elettrica trifase (V - Hz) 380/400 - 50/60

• Potenza motore trifase 2 velocità (kW) 0.75

• Velocità mandrino (giri/min.) 12000

• Corsa assi X - Y - Z (mm) 310 -120 -175

• Capacità morsa (b x h) (mm) 175 x 230

• Diametro massimo fresa (mm) 10

• Diametri punta tastatore (mm) 5 - 8 -10

• Peso (kg) 125

Pantografo PAN 31
1 Articolo

Riferimenti Specifici

MPN
Pantografo PAN 31
Nuovo
